全自動清洗過濾器的結構與工作原理
2022-09-20 關注次數:全自動清洗過濾器結構

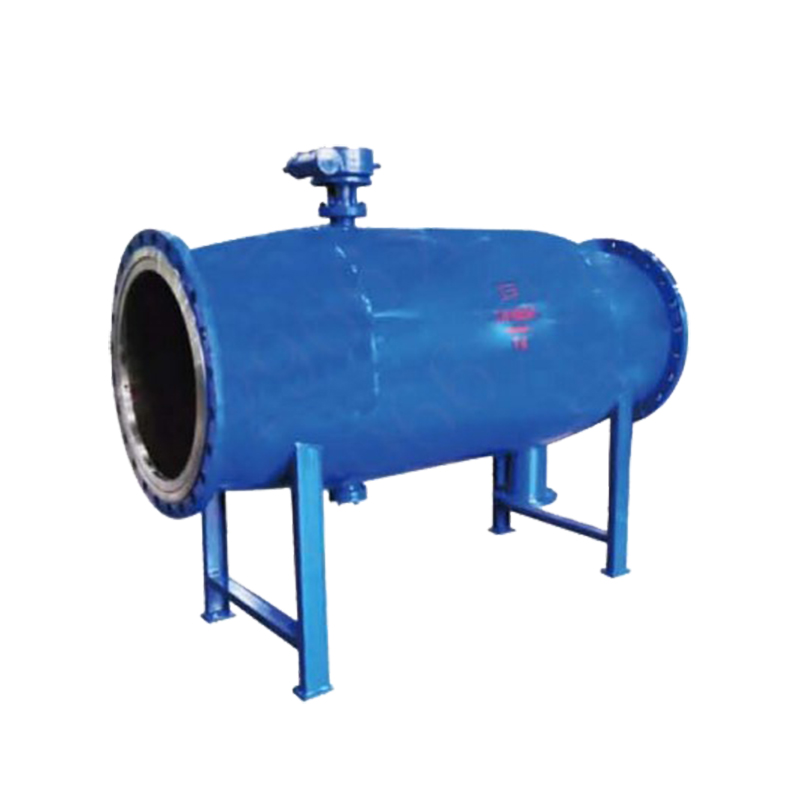

全自動自清洗過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔,上腔內配有多個過濾芯,這樣充分利用了過濾空間,顯著縮小了過濾器體積,下腔內安裝有反沖洗吸盤。工作時,濁液經入口進入過濾器下腔,又經隔板孔進入濾芯的內腔,大于過濾芯縫隙的雜質被截留,凈液穿過縫隙到達上腔,后從出口送出。

全自動清洗過濾器工作原理
含雜質的水由入口進入過濾器,先流經粗濾網①進行粗過濾,然后進入細濾網②內腔進行細過濾,過濾后的凈水由出口流出。過濾出來的雜質吸附在細濾網上,并因此形成了濾網內外表面的壓差。當壓差達到設定值時(比如0.5 Bar時),壓力傳感器傳送信號給控制器,控制器打開排污閥④從排污口排出,結果使得水力馬達腔和雜質收集器③和⑤室的壓力下降,從而產生了類似于真空清洗原理的負壓抽吸,濾網表面 的雜質隨著反沖洗水通過集污器和水力馬達⑦排到污水腔⑥,經過排污孔排出。排水使水力馬達和雜物收集器旋轉,以使整個濾網得以沖洗。大尺寸的過濾器還帶有驅動缸⑧以控制雜質收集器的縱向移動,并防止其移動過快,使整個濾網能被噴嘴沖洗。整個反沖洗過程自動控制,只需數秒,在自清洗過程中不會造成主水流的中斷。
